СКОРОСТЬ МАКС., км/ч: 50.

ЗАПАС ХОДА, км: 500. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 25; глубина брода, м —2,2.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство Р-124.

Самоходное артиллерийское орудие 2С9 "Нона-С" (объект 925)

Первая в мире серийная универсальная артсистема, способная вести огонь как осколочно-фугасными минами, так и специальными осколочно-фугасными снарядами того же калибра. Разработана в ЦНИИТОЧМАШ и на ПМЗ. Серийное производство с 1981 года.

Серийная модификация:

база—десантный бронетранспортер БТР-Д. 120-мм нарезное орудие установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону) и ограничен бонками, приваренными снаружи башни. Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность—10 выстр./мин. Стрельба из САО может вестись только с места: как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 — 8800 м. В "Ноне-С" впервые применена конструктивно-баллистическая схема "орудие — выстрел", главная отличительная особенность которой заключалась в использовании в ней боеприпасов с готовыми нарезами на ведущем пояске снаряда. Конструктивно выстрел для разнозарядных орудий и минометов состоит из заряда в виде картуза, размещенного на трубке, которая на заднем торце имеет диафрагму, опирающуюся перед выстрелом на конусную часть ствола, а на переднем — элементы замкового устройства и снаряд с взрывателем. Перед стрельбой заряд и снаряд с помощью замкового устройства объединяются в унитарный выстрел, удобный для заряжания. САО десантируется с помощью парашютно-реактивной системы ПРСМ- 925 из самолетов Ан-12, Ил-76 и Ан-22. Машина оснащена системами ПАЗ и ППО. Движение на плаву —с помощью водометных движителей. Подвеска — гидропневматическая, с переменным клиренсом.

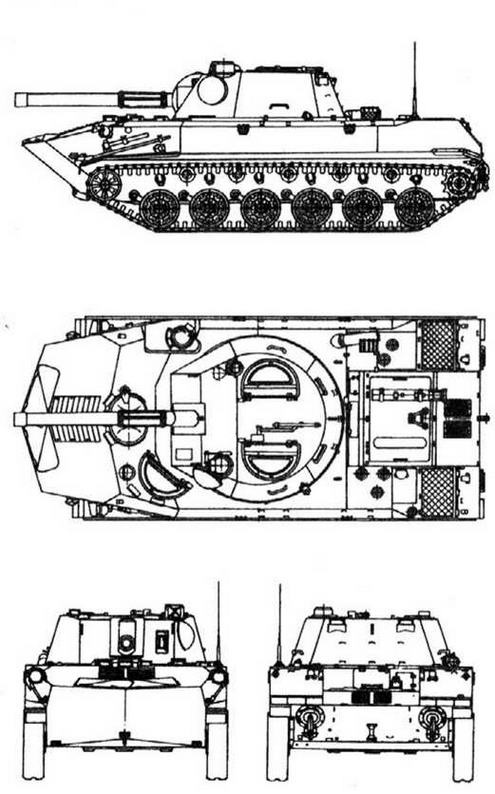

2С9 "Нона-С"

САО 2С9 поступали на вооружение воздушно-десантных войск и морской пехоты. Запас плавучести позволял высаживаться с десантных кораблей. В ВДВ ими заменили устаревшие самоходные пушки СУ-85, значительно повысив огневые возможности парашютно-десантных подразделений.

В настоящее время к орудию "Нона" создается управляемый снаряд "Китолов-2" с осколочно-фугасной боевой частью и дальностью стрельбы до 9 км. Советская Армия весьма эффективно применяла 2С9 в Афганистане. Российские войска с не меньшим эффектом используют "ноны" в боевых действиях в Чечне.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CAO 2С9

БОЕВАЯ МАССА, т: 8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6020, ширина — 2630, высота — 2300, клиренс — 100 — 450.

ВООРУЖЕНИЕ: 1 орудие 2А51 калибра 120 мм.

БОЕКОМПЛЕКТ: 25 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел 1П8, панорама, оптический прицел прямой наводки 1П30, коллиматор К-1.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: 5Д20-240, 6-цилиндровый, четырехтактный, V-образный, бескомпрессорный дизель жидкостного охлаждения со струйным распылением топлива; мощность 240 л.с.(176,6 кВт) при 2400 об/мин; рабочий объем 15 900 см³.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная механическая коробка передач, бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, пять обрезиненных одинарных поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая.

СКОРОСТЬ МАКС., км/ч: на суше — 60, на плаву —9.

ЗАПАС ХОДА, км: на суше —500, на плаву— 75...90.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 32; ширина рва, м —2,5; высота стенки, м — 0,7.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство 1В116.

Самоходная гаубица 209 "Мста-С" (объект 316)

Одна из лучших в мире и наиболее современная отечественная самоходно-артиллерийская система. Предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники противника. Проектирование велось в ПО "Уралтрансмаш" (головной разработчик шасси и машины в целом), КБП (боевое отделение) и заводе №9 (качающаяся часть). Принята на вооружение в 1989 году. Серийно производится с 1989 года на Стерлитамакском машиностроительном заводе.

Серийная модификация:

гусеничное шасси унифицировано с шасси основных танков Т-72 и Т-80. Корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, но имеет более тонкую бронезащиту и не имеет комбинированного бронирования лобового листа. В массивной сварной башне установлены 152-мм гаубица, снабженная дульным тормозом и эжекционным устройством для продувки канала ствола с системами наведения и прицеливания; система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию); агрегат бортового питания АП-18Д; ФВУ; средства связи и система герметизации казенной части гаубицы. Максимальная дальность стрельбы — 24,7 км, скорострельность 7—8 выстр./мин. Углы наведения: горизонтальный ЗбО°, вертикальный -3°...+65". Стреляные гильзы автоматически выбрасываются через люк под стволом орудия. На крыше башни смонтирована зенитнопулеметная установка ПЗУ-5 с дистанционным управлением, аналогичная применяемым на танках Т-64 и Т-80УД. На лобовом листе корпуса размещен кронштейн крепления ствола в положении по-походному. Машина оснащена ОПВТ, ППО 3-кратного действия ЗЭЦ11-2, системой самоокапывания, ТДА и системой запуска дымовых гранат 902В "Туча".

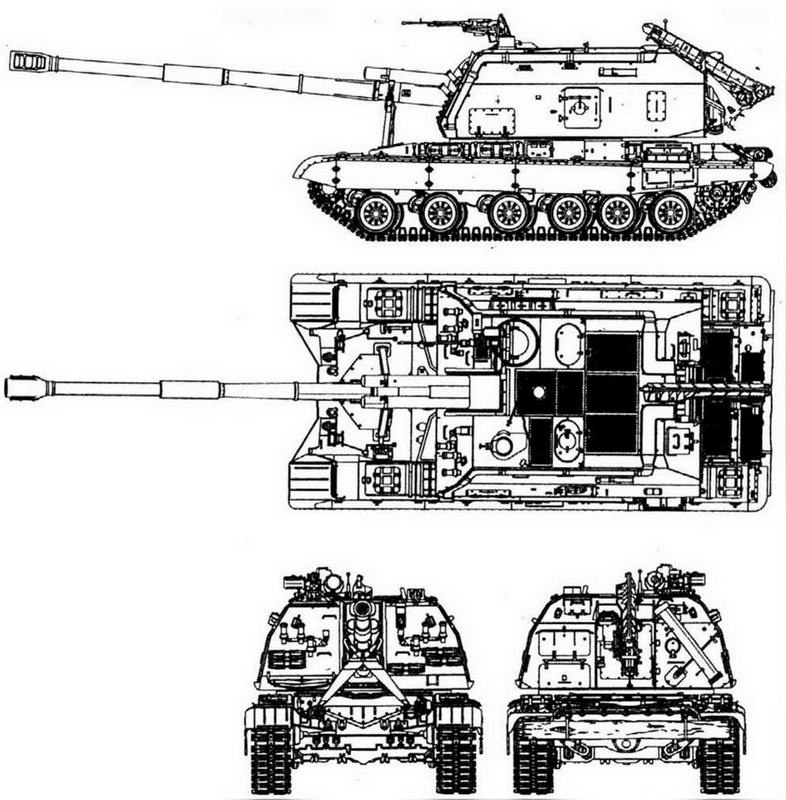

2С19 "Мста-С"

Самоходные гаубицы 2С19 постепенно заменяют в артиллерийских частях самоходные гаубицы 2СЗ и самоходные пушки 2С5, уже не в полной мере отвечающие современным требованиям.

САУ 2С19 организационно объединяются в огневые батарейные артиллерийские комплексы (ОБАК) "Капустник". В состав последних обычно входят: машина командира батареи 1В152 "Капустник-Б" (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В153 и до восьми самоходных гаубиц 2С19. ОБАК является базовым звеном для формирования любых артиллерийских частей.
